Цилиндрические и коническо-цилиндрические редукторы Flender SIG
Справочник по продукции Flender · Цилиндрические и коническо-цилиндрические редукторы
Описание
Редукторы FLENDER SIG — стандартные промышленные редукторы (каталог MD 30.1, редакция 2014 года). Конструкция разработана заново: при том же размере редуктор передаёт больший момент, добавлены монтажные положения, увеличен ресурс подшипников качения, а ступени момента подобраны плотнее, чтобы ближе подойти к нужному моменту.
Цилиндрические редукторы выпускаются в типах H1…H4 (от одной до четырёх ступеней, номинальное передаточное число iN от 1,12 до 400), коническо-цилиндрические — в типах B2…B4 (от двух до четырёх ступеней, iN от 5 до 355). Типоразмеры — 503…514. Всего 7 типов с различными исполнениями выходного вала: сплошным и полым. Для вертикальных положений часть типоразмеров имеет погружную смазку.
Редукторы могут устанавливаться горизонтально (H), вертикально (V) и в «стоячем» положении с выходным валом внизу (L); положение с выходным валом вверху (U), наклонные и поворотные положения поставляются по согласованию. Выходной вал — сплошной со шпонкой (S), сплошной без шпонки (C), полый со шпоночным пазом (H), полый для усадочного диска (D) и полый со шлицами по DIN 5480 (K).
Шумовые характеристики улучшены за счёт шлифования конических колёс, оптимизированного комплекта колёс, компактного цельного корпуса и очень большого коэффициента перекрытия. Теплоотвод обеспечивают увеличенные поверхности корпуса и крупные вентиляторы с новым воздуховодом. Редуктор выбирают по пониженной максимальной температуре масла, что повышает надёжность и увеличивает интервалы замены масла. По заказу предусмотрены пыленепроницаемые уплотнения Taconite и внутреннее охлаждение.
Особенности
- Больше момента при том же размере
- Дополнительные монтажные положения
- Больший ресурс подшипников качения
- Плотные ступени момента для точного подбора
- Семь типов с исполнениями вала сплошным и полым
- Шлифованные конические колёса и компактный цельный корпус — низкий шум
- Увеличенные поверхности корпуса и крупные вентиляторы
- Пыленепроницаемые уплотнения Taconite по заказу
Основные технические параметры
| Типы | H1…H4 (iN 1,12–400), B2…B4 (iN 5–355) |
| Типоразмеры | 503–514 |
| Монтажные положения | горизонтальное (H), вертикальное (V), «стоячее» с выходным валом внизу (L); верхний вал (U) — по запросу |
| Выходной вал | сплошной (S, C), полый (H, D, K) |
Обозначения типов и исполнений
- H1…H4 — цилиндрические редукторы с одной–четырьмя ступенями, iN от 1,12 до 400
- B2…B4 — коническо-цилиндрические редукторы с двумя–четырьмя ступенями, iN от 5 до 355
- B3SH511A16 — трёхступенчатый коническо-цилиндрический редуктор, сплошной выходной вал, горизонтальное положение, типоразмер 511, исполнение A, i = 16
Применение
- Приводы общего промышленного назначения
- Конвейеры и ковшовые элеваторы
- Мельницы и дробилки
- Краны и подъёмные механизмы
- Насосы и вентиляторы

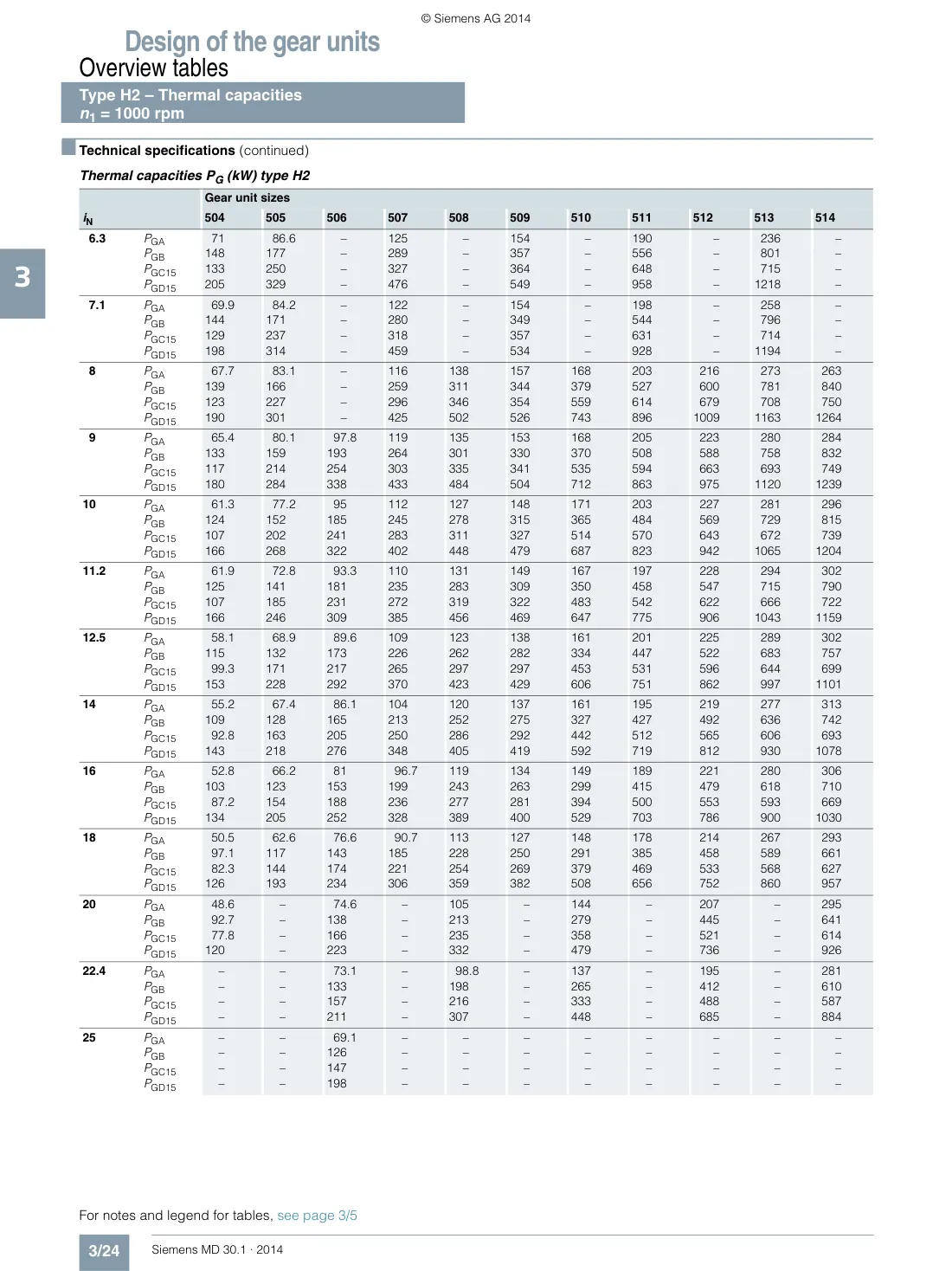

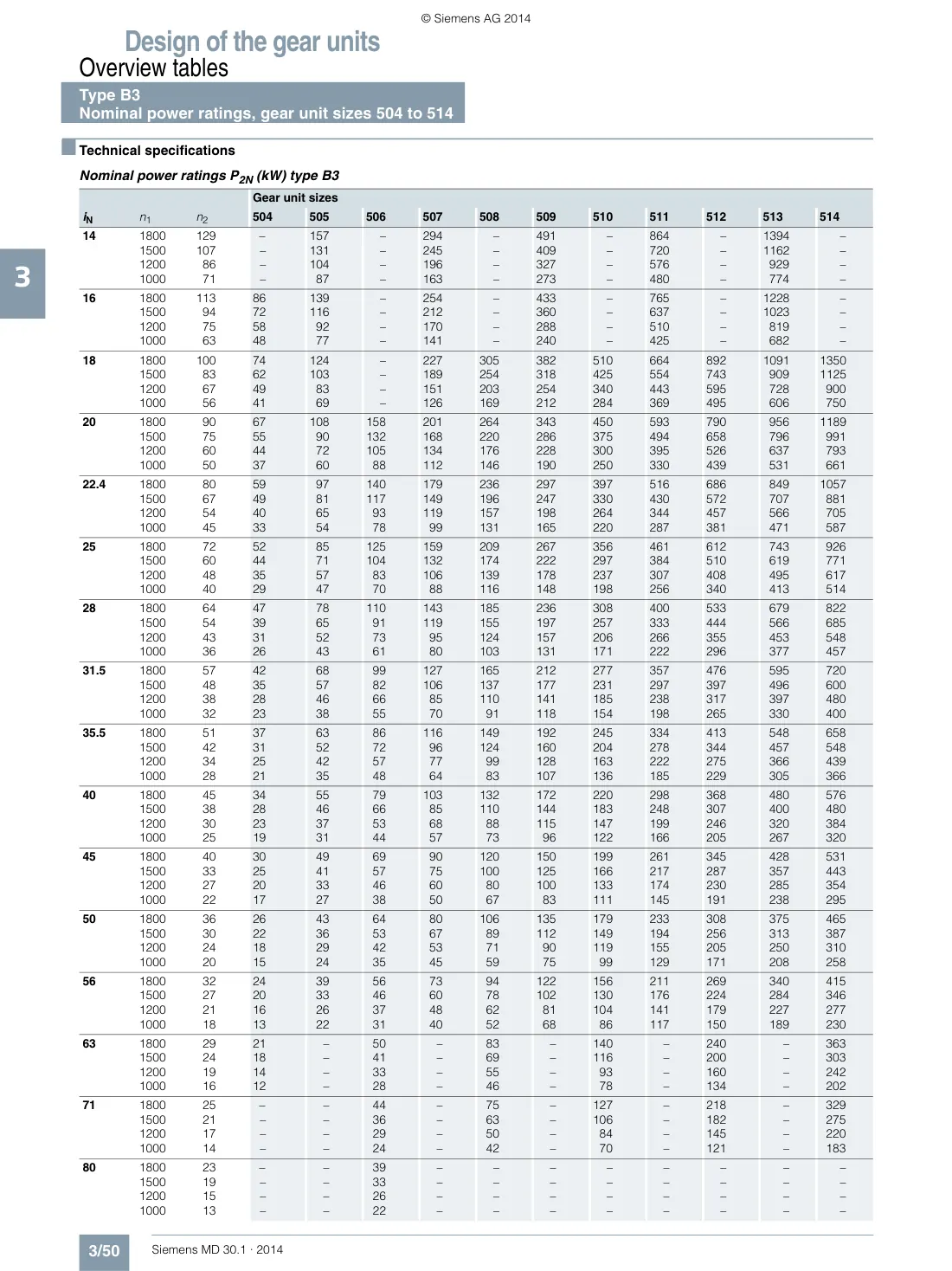

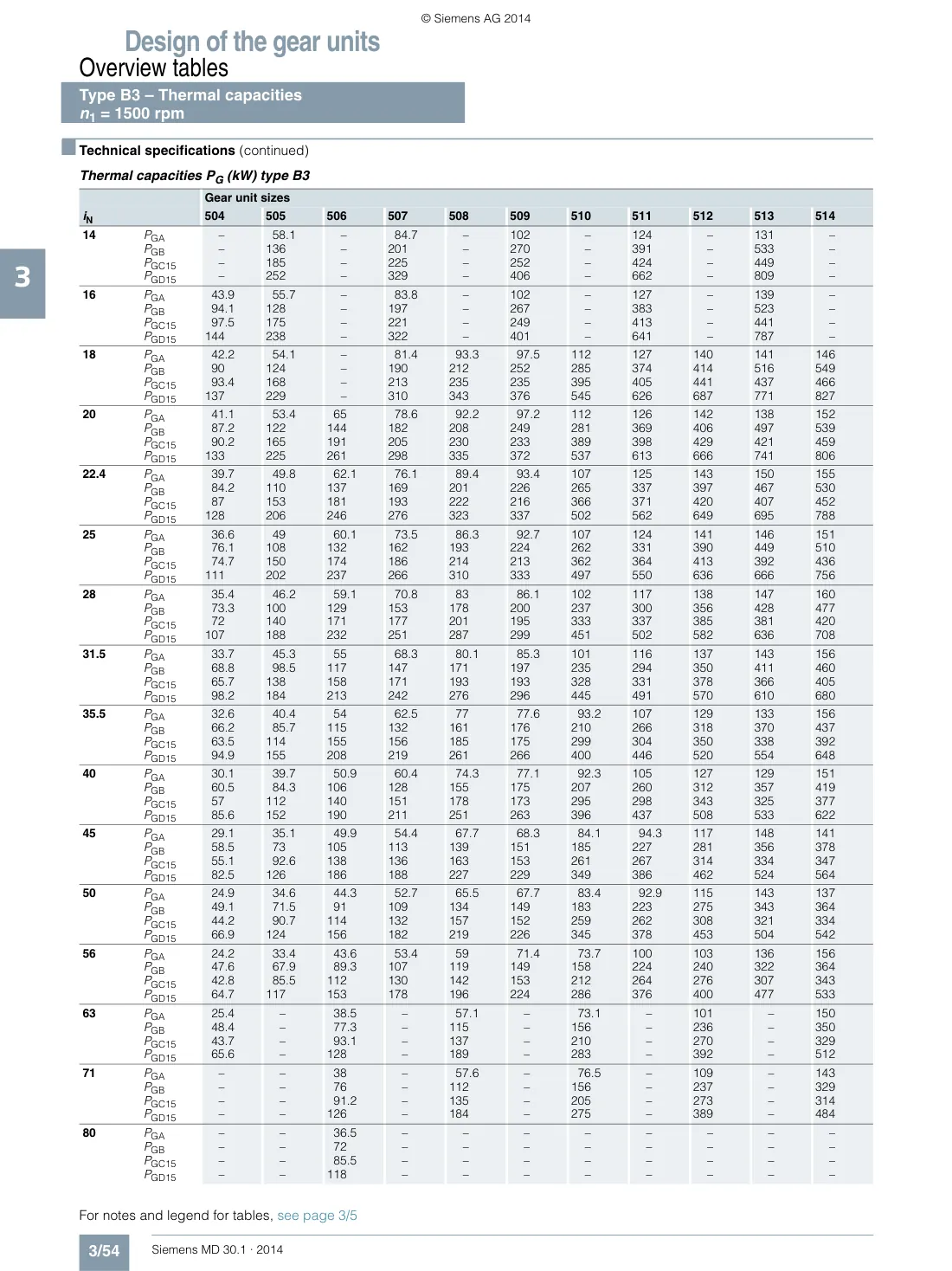

Таблицы технических параметров

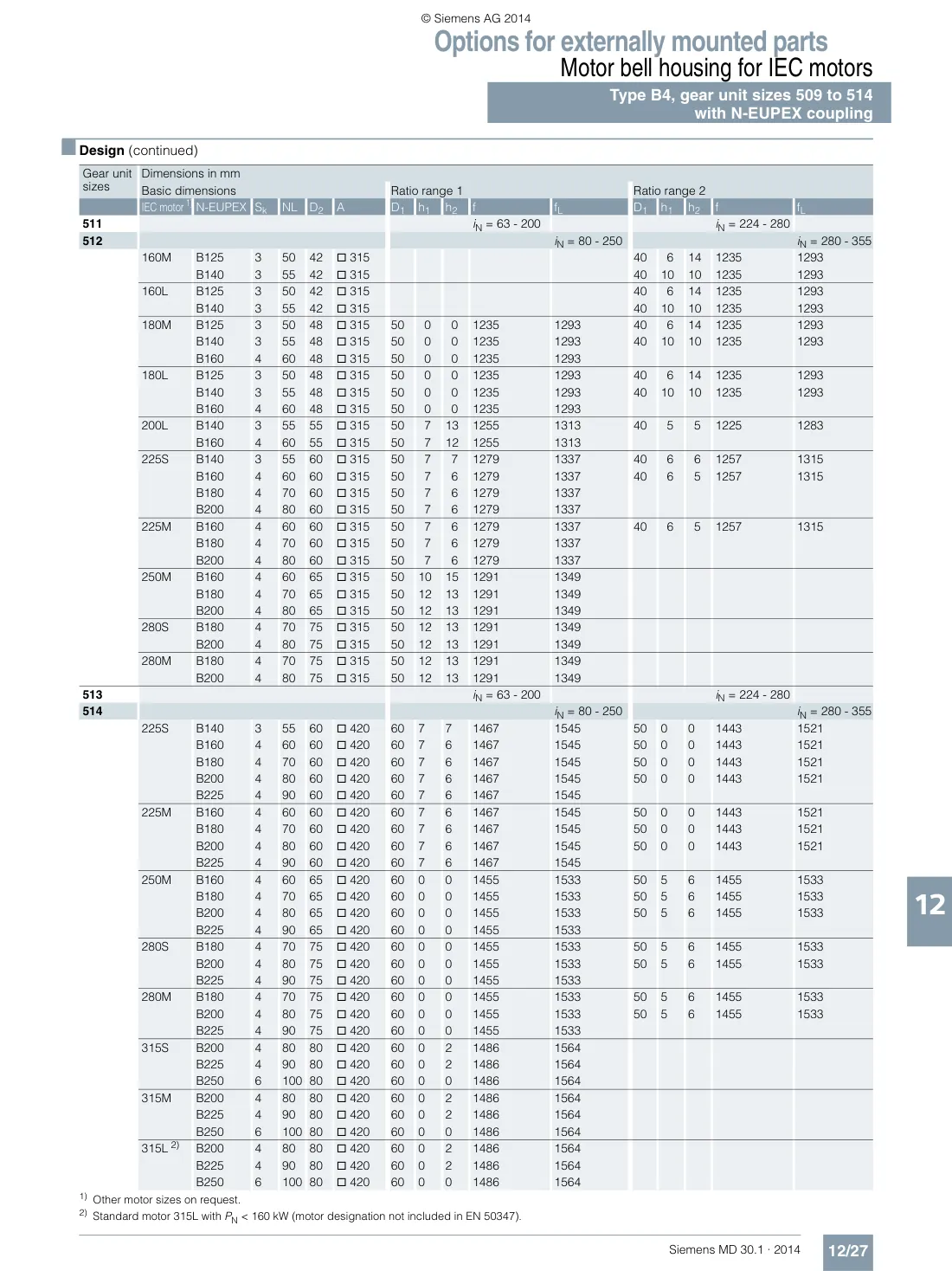

Размеры и присоединительные размеры
Дополнительные данные
