Описание

FLENDER ONE® — новая платформа лучших промышленных редукторов Flender. Она создана с нуля и включает одноступенчатые цилиндрические редукторы, многоступенчатые цилиндрические и коническо-цилиндрические редукторы, а также исполнения с гибким монтажом (Uni). Диапазон номинального момента — от 1,9 до 245 кНм. Принцип платформы — «подходит под применение» (application fit): редуктор подбирают под конкретную задачу и не закладывают избыточный запас.

По сравнению с предшественниками у многоступенчатых редукторов потери мощности ниже до 20 %, масса меньше до 5 %, тепловая мощность выше до 30 %, а ресурс подшипников больше до 80 %. У одноступенчатых редукторов при том же размере корпуса потери мощности снижены на 50 %, площадь поверхности корпуса больше до 35 %, а ресурс подшипников превышает 100 000 часов. Снижение потерь обеспечивает зацепление METAPERFORM®, разработанное заново.

Каждый новый редуктор поставляется с датчиком AIQ Core, встроенным на заводе: он контролирует скорость, температуру и вибрации, оценивает состояние узлов и помогает при выравнивании приводной линии. Данные доступны в AIQ Portal, а при выходе показателей за пределы приходит уведомление. По желанию доступно измерение момента (AIQ Core torque).

Для охлаждения предусмотрены вентилятор на валу между двигателем и редуктором, электровентилятор с управлением по термостату на торце, змеевик охлаждения в масляной ванне и их сочетание; при необходимости — внешнее охлаждение. Воздух обменивается через универсальный вентиляционный фильтр (по заказу — с более тонкой очисткой или в герметичном исполнении). Предусмотрены контактные и бесконтактные, герметичные и негерметичные уплотнения.

Редуктор подбирают в конфигураторе по трём данным: применение, мощность и частота вращения. Конфигуратор выдаёт однозначный результат, техническую информацию, чертежи и 3D-модель; экономия времени на проектировании — около 25 %. У одноступенчатых редукторов на каждый типоразмер приходится 103 передаточных числа от i = 1,0 до i = 7,1, что даёт попадание по скорости выше 98,5 %. Корпус исполнения Uni можно ориентировать в шести направлениях, поэтому возможны любые монтажные положения.

Особенности

• Одно- и многоступенчатые цилиндрические и коническо-цилиндрические редукторы
• Зацепление METAPERFORM с пониженными потерями мощности
• Датчик AIQ Core, встроенный на заводе
• Повышенная тепловая мощность и ресурс подшипников
• Конфигуратор с 3D-данными, экономия около 25 % времени проектирования
• 103 передаточных числа на типоразмер у одноступенчатых редукторов
• Корпус Uni: шесть направлений монтажа
• Клеммная коробка для датчиков и электрических компонентов
• Заводская поставка с тормозом или опорной рамой по заказу

Основные технические параметры

Применение

• Ленточные и ковшовые конвейеры
• Подъёмные механизмы и лебёдки
• Бумагоделательные машины
• Центробежные насосы
• Мешалки, смесители и аэраторы
• Вентиляторы и компрессоры
• Дробилки, прокатные станы, каландры
• Механизмы передвижения и изменения вылета стрелы контейнерных кранов

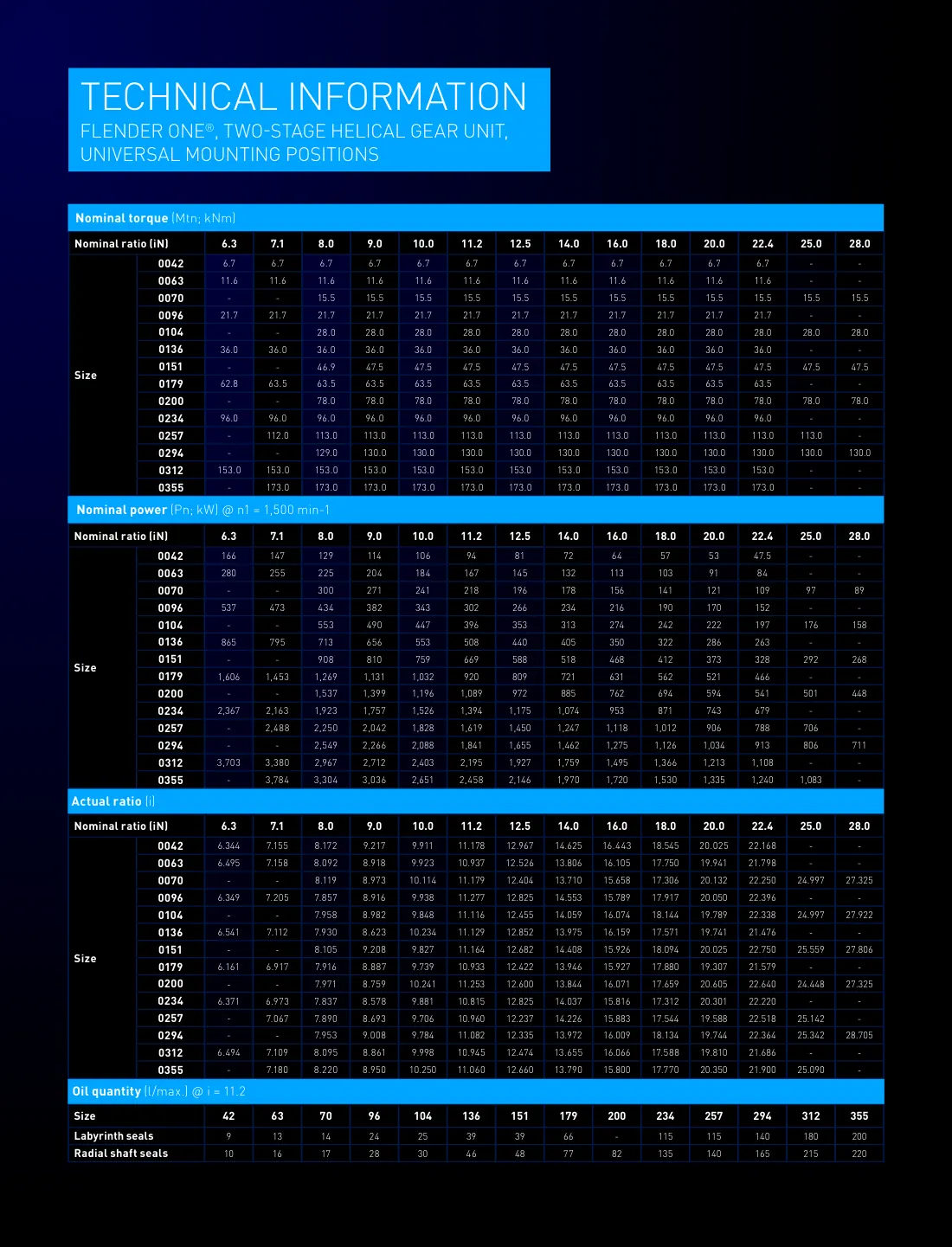

Таблицы технических параметров

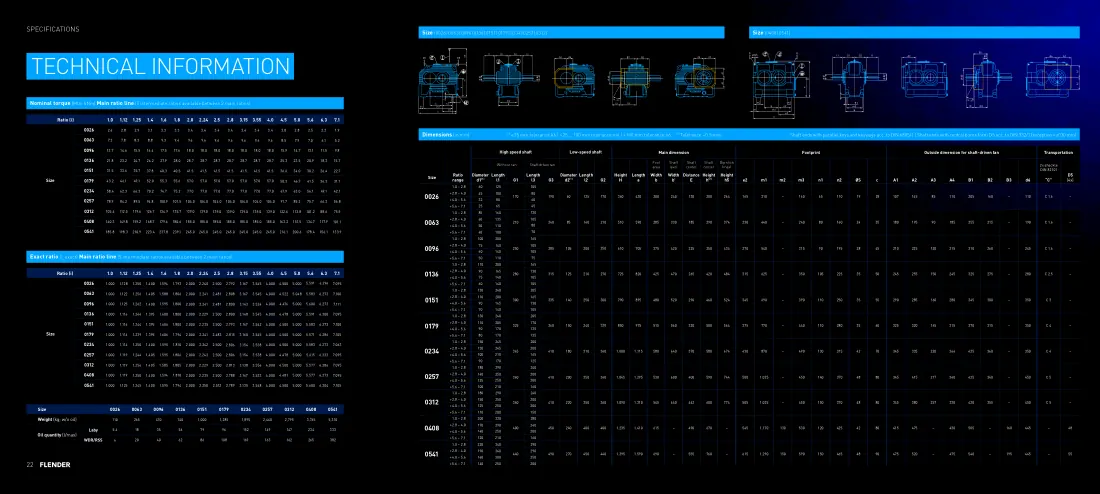

Размеры и присоединительные размеры

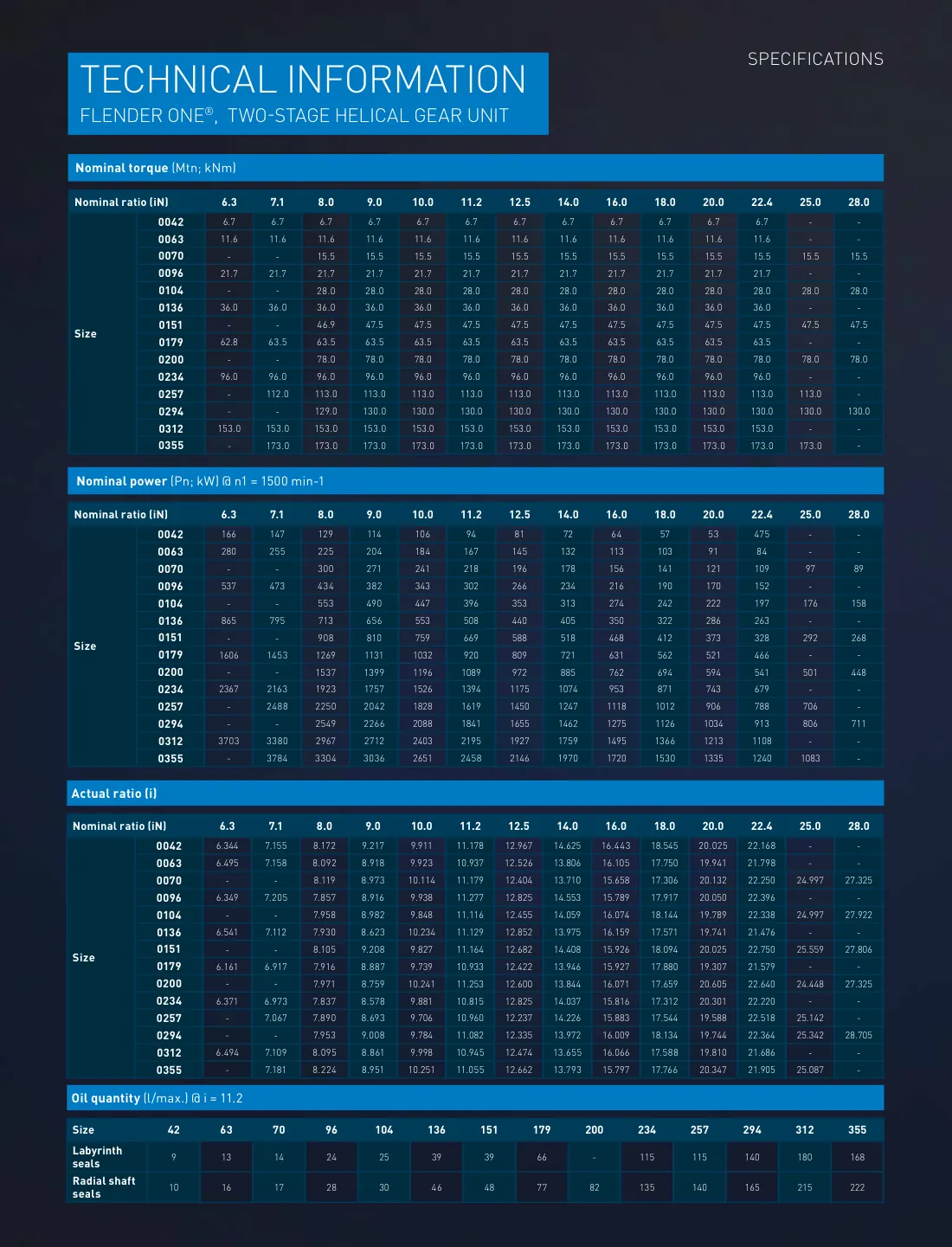

Дополнительные данные
