Цилиндрические и коническо-цилиндрические редукторы Flender серий H и B

Справочник по продукции Flender · Цилиндрические и коническо-цилиндрические редукторы

Описание

Цилиндрические (серия H) и коническо-цилиндрические (серия B) редукторы Flender — самый обширный в мире ряд промышленных редукторов. Он включает универсальные редукторы, редукторы под конкретные применения и решения под заказчика. Производитель называет их «более миллиона исполнений, но только один оригинал»: базовый редуктор сочетается с моторными колоколами, стопорами обратного хода, уплотнениями Taconite и другими стандартными опциями. Стандартный редуктор устанавливают горизонтально или вертикально, на лапах или насадным способом.

Номинальный момент TKN — от 3 100 до 1 400 000 Нм, 28 типоразмеров, номинальные передаточные числа — от 1,25 до 450. Цилиндрические редукторы выпускаются в типах H1…H4 (от одной до четырёх ступеней), коническо-цилиндрические — B2…B4 (от двух до четырёх ступеней, iN от 5,6 до 400). Всего 7 типов с разными исполнениями выходного вала — сплошным и полым.

Зубчатые передачи рассчитаны по DIN 3990/3991 (возможен расчёт по ISO 6336, ISO 10300 и AGMA), валы — по DIN 743, роликовые подшипники — по ISO 281 от сертифицированных поставщиков. Корпуса многоступенчатых редукторов до момента 78 000 Нм — цельные (моноблочные), у одноступенчатых в горизонтальном положении — разъёмные. Стандартный материал корпуса — пластинчатый чугун не хуже EN-GJL-200, по запросу — чугун EN-GJS-400 или сварной корпус. Стандартный цвет RAL 5015 соответствует коррозионной категории C3.

Смазка — погружная (в горизонтальном положении), погружная с расширительным баком (в вертикальном и «стоячем») или циркуляционная с насосом на фланце (тип H1). Охлаждение — внутреннее или стандартным вентилятором. Редукторы Flender выполняют более 400 000 приводных задач ежедневно.

Особенности

28 типоразмеров с мелкой градацией моментов
Установка в горизонтальном и вертикальном положении, на лапах и насадная
Семь типов с исполнениями вала сплошным и полым
Цельный корпус многоступенчатых редукторов до 78 000 Нм
Роликовые подшипники от сертифицированных поставщиков
Уплотнения Taconite, моторные колокола, стопоры обратного хода, качающиеся основания
Охлаждение: внутреннее или вентилятором
Поставка как отдельного редуктора или интегрированной приводной системы

Основные технические параметры

Номинальный момент TKN	от 3 100 до 1 400 000 Нм
Типоразмеров	28
Номинальное передаточное число	от 1,25 до 450
Монтажное положение	горизонтальное и вертикальное

Применение

Ленточные конвейеры, ковшовые элеваторы, дробилки
Краны: подъёмные механизмы, тележки, контейнерные краны
Градирни, водяные турбины, гидродинамические шнеки
Одношнековые экструдеры
Бумагоделательные машины
Аэраторы и мешалки

Таблицы технических параметров

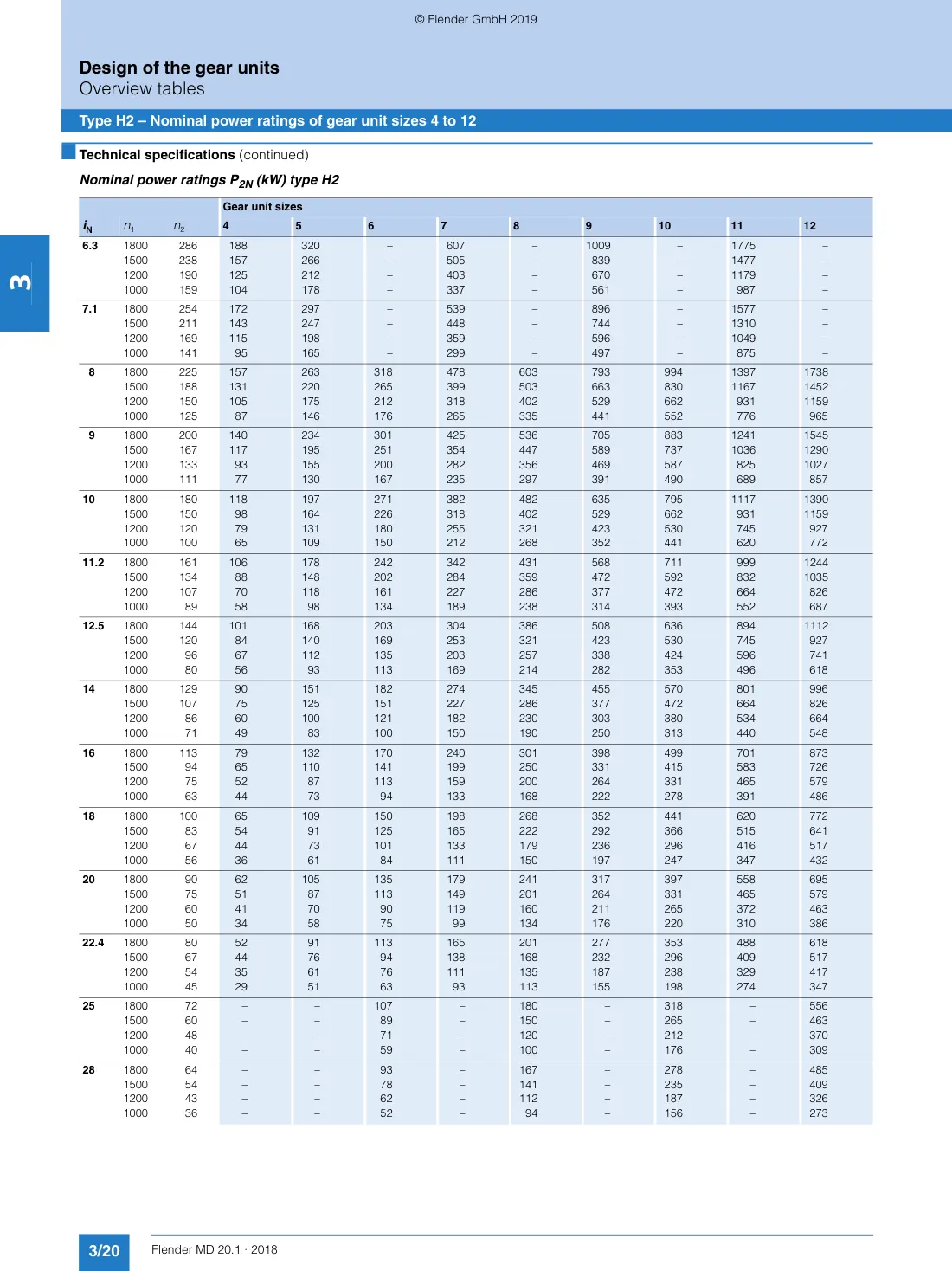

Цилиндрические и коническо-цилиндрические редукторы Flender серий H и B: Технические параметры: H и B (1) — Технические параметры: H и B (1)

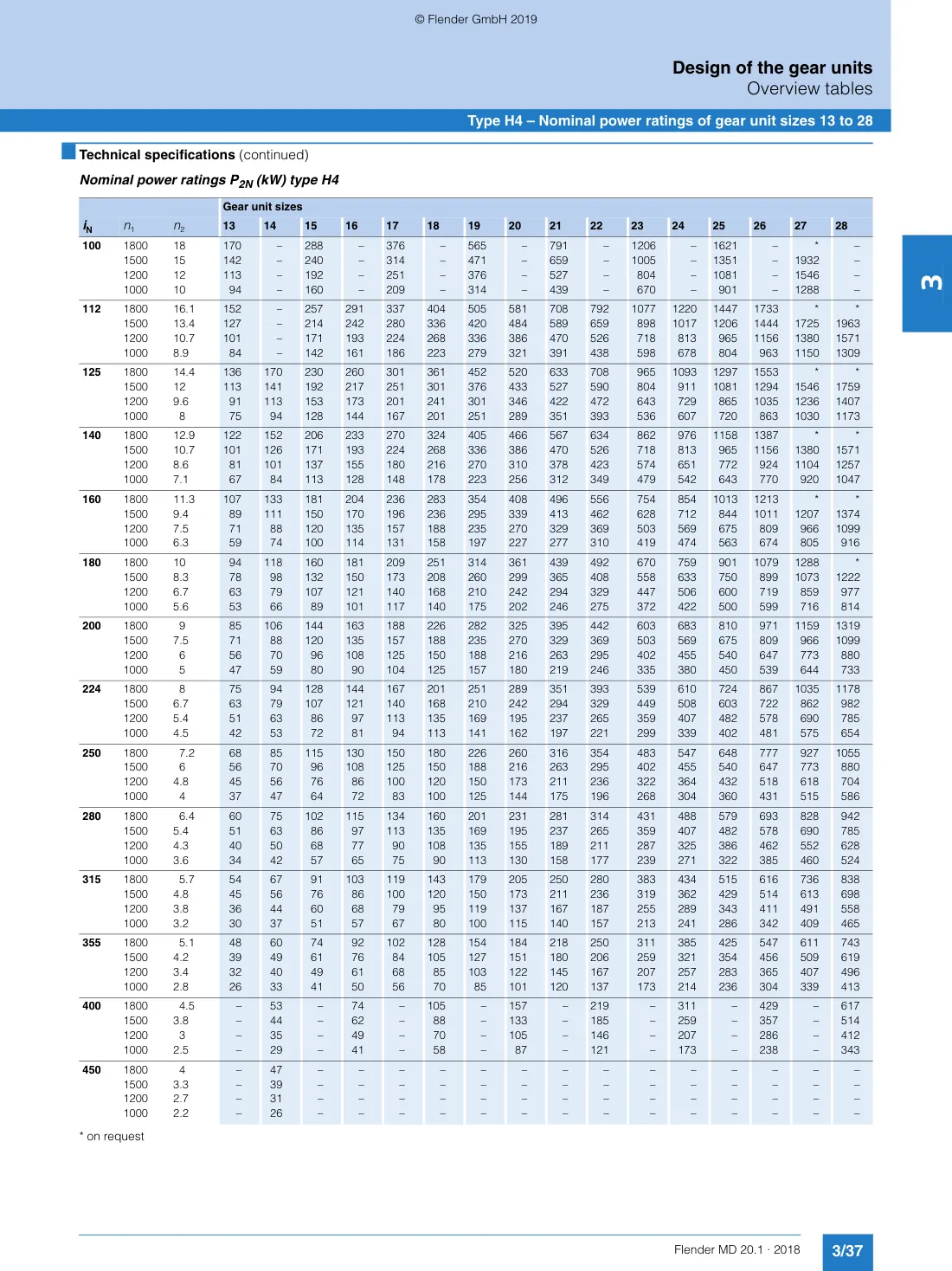

Цилиндрические и коническо-цилиндрические редукторы Flender серий H и B: Технические параметры: H и B (2) — Технические параметры: H и B (2)

Размеры и присоединительные размеры

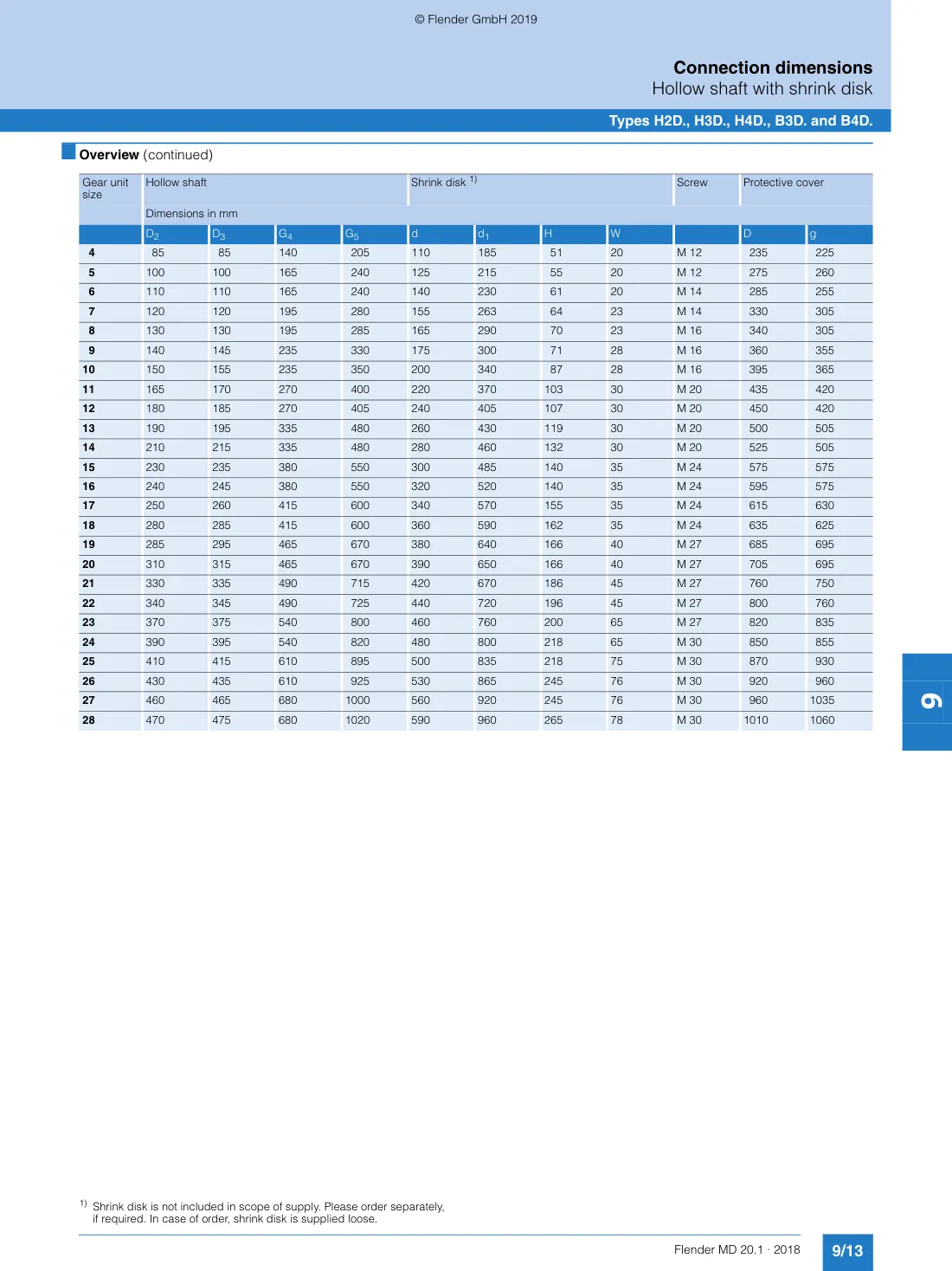

Цилиндрические и коническо-цилиндрические редукторы Flender серий H и B: Размеры и присоединение: H и B (1) — Размеры и присоединение: H и B (1)

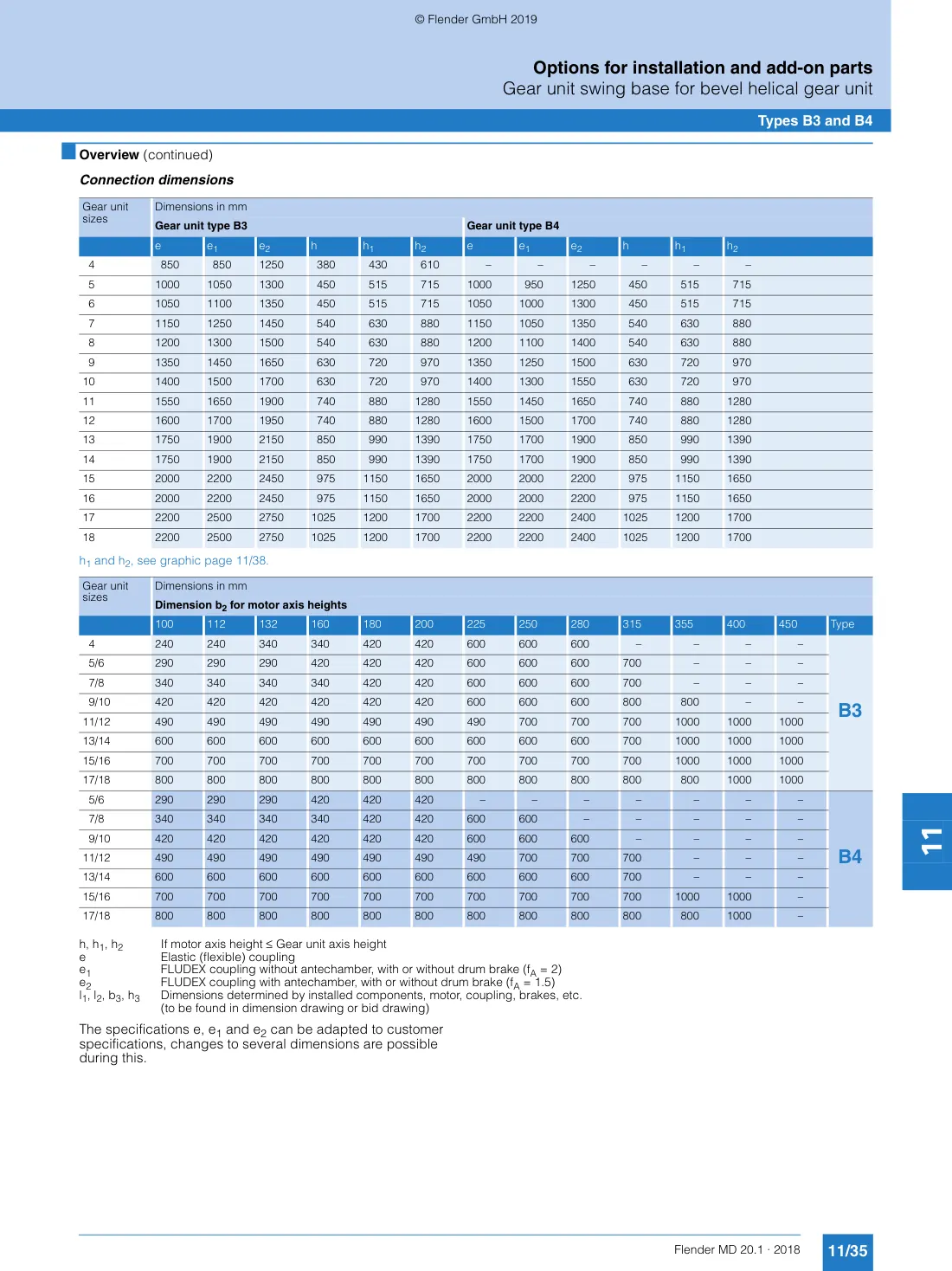

Цилиндрические и коническо-цилиндрические редукторы Flender серий H и B: Размеры и присоединение: H и B (2) — Размеры и присоединение: H и B (2)

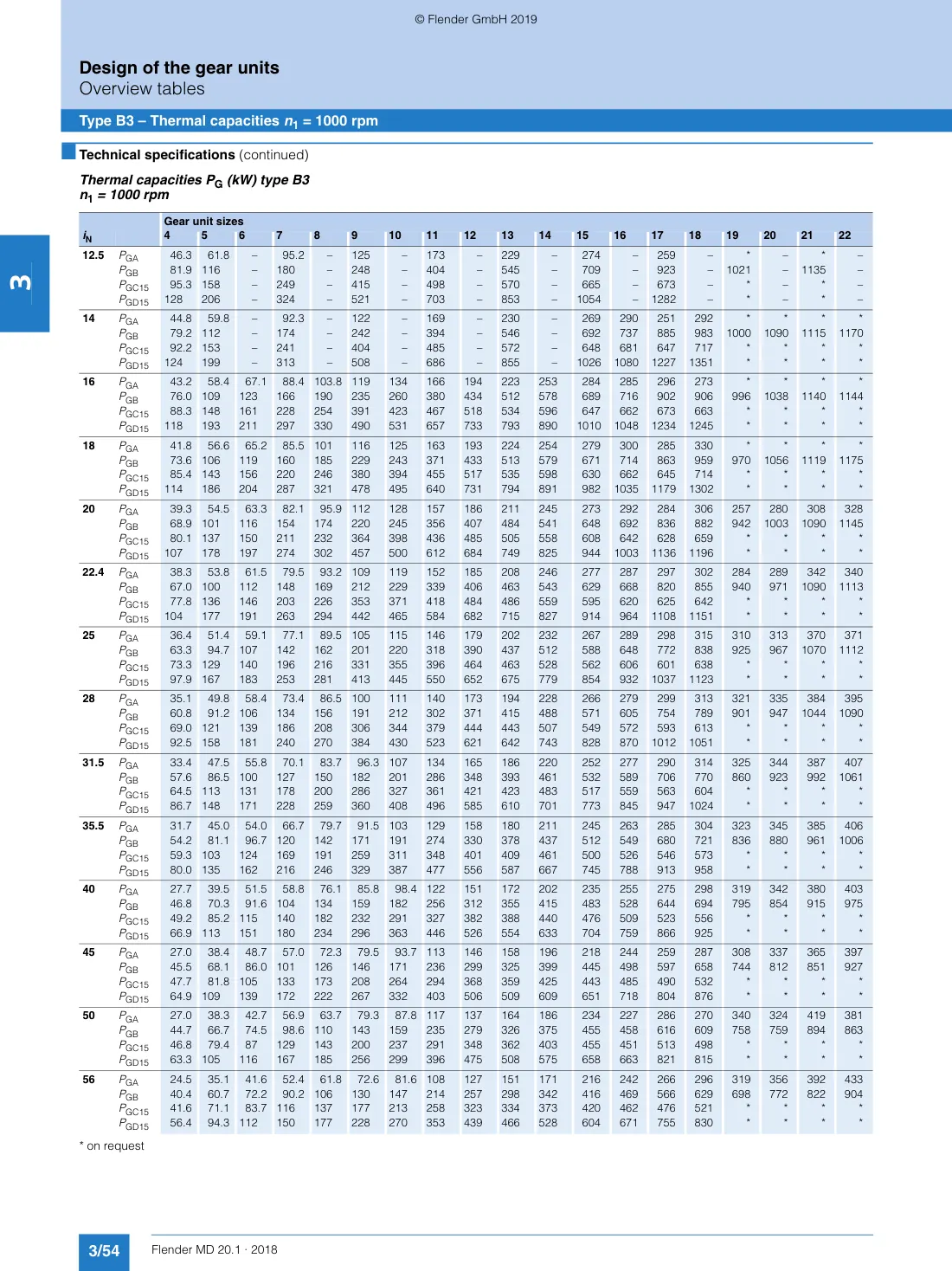

Дополнительные данные
