Жёсткие фланцевые муфты Flender SKZF
Справочник по продукции Flender · Муфты, жёсткие на кручение
Описание
Фланцевые муфты SKZF соединяют два конца вала жёстко на кручение и точно соосно. Они подходят для вращения в обоих направлениях, не изнашиваются и не требуют обслуживания. Муфта компактна: на каждый конец вала насаживается одна половина, затем обе половины стягиваются болтами.
Момент передаётся через соединения вал–ступица (горячая посадка с натягом, по заказу — с втулкой Bratt, либо шпоночное соединение) и через болтовое соединение. Фланцевые муфты особенно подходят для тяжело нагруженных валов, на которые действуют удары, знакопеременные нагрузки и осевые силы, а также для случаев, когда большие отдельные силы в основном изгибают валы. Для многих применений особенно подходит посадка m6/H7.
Номинальный момент TKN — от 24 000 Нм (типоразмер 290) до 980 000 Нм (типоразмер 900), всего 16 типоразмеров; допустимая частота вращения — от 7 200 об/мин для типоразмера 290 до 2 300 об/мин для типоразмера 900.
Особенности
- Жёсткое на кручение, точно соосное соединение валов
- 16 типоразмеров, момент от 24 000 до 980 000 Нм
- Работа в обоих направлениях вращения
- Без износа и обслуживания
- Компактная конструкция
- Горячая посадка или шпоночное соединение
Основные технические параметры
| Номинальный момент TKN | от 24 000 (типоразмер 290) до 980 000 Нм (типоразмер 900) |
| Типоразмеров | 16 |
| Допустимая частота вращения | от 7 200 (типоразмер 290) до 2 300 об/мин (типоразмер 900) |
Обозначения типов и исполнений
- SKZF 290 … SKZF 900 — типоразмеры фланцевых муфт по каталогу
Применение
- Тяжело нагруженные валы с ударными и знакопеременными нагрузками
- Валы с большими осевыми силами
- Валы, нагруженные изгибающими силами

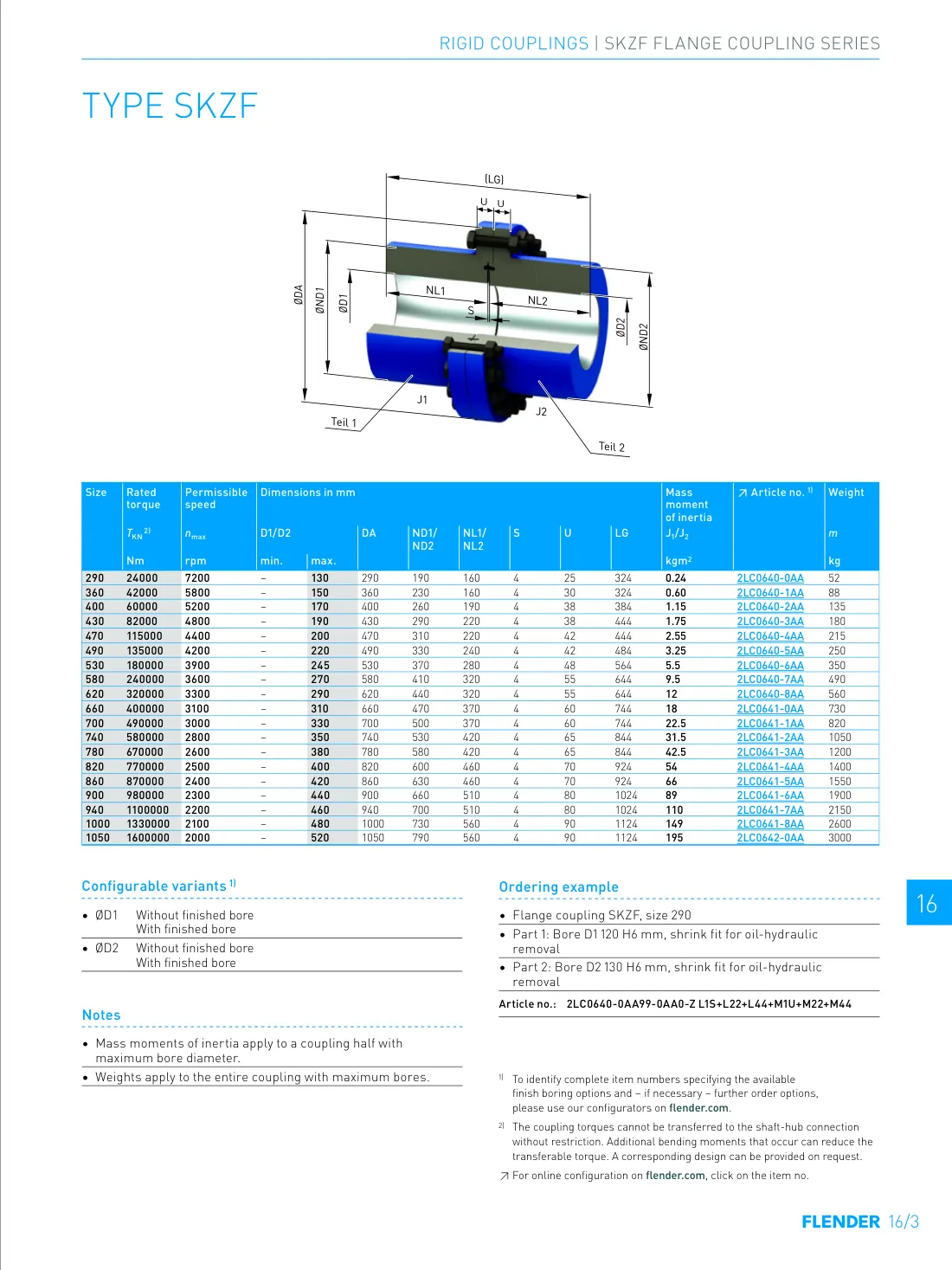

Размеры и присоединительные размеры
