Предохранительные муфты Flender ARPEX
Справочник по продукции Flender · Муфты специального назначения
Описание
ARPEX® — предохранительные муфты с разъединением (система тарельчатых пружин). Они применяются там, где нужна надёжная защита от перегрузки современных, ценных и потому всё более дорогих машин. При достижении заданного момента отключения муфта прерывает поток силы и защищает соединённые машины, а также людей, сокращает простои и ремонты из-за перегрузки.
Муфта работает на точно подогнанных шлицах с геометрическим замыканием. В нормальном режиме шлицы удерживаются в зацеплении тарельчатыми пружинами, и момент идёт от ступицы через пакет дисков к индексным кольцам. При перегрузке индексные кольца поворачиваются друг относительно друга и выталкивают шлицы из зацепления; в определённой точке пружины переходят в «отрицательное» положение, шлицы расцепляются, индексные кольца перестают соприкасаться, и передача момента прерывается.
Два исполнения: стандартная ARPEX AKR — для сочетания со стандартными деталями ARPEX и N-EUPEX; насадная ARPEX AKA — для сочетания со шкивами и звёздочками. Ряд — 14 типоразмеров с моментом отключения от 13 до 65 000 Нм (более высокий — по запросу), температура окружающей среды от −30 до +80 °C.
Особенности
- Чёткое отключение при медленном и быстром росте момента
- Полное разъединение: после срабатывания половины муфты не касаются
- Убывающая характеристика тарельчатых пружин
- Силы срабатывания остаются внутри муфты
- Повторяемость момента отключения ±10 %
- Включение всегда в одном положении
- Безлюфтовая передача момента по торцевому зацеплению
- 14 типоразмеров, момент отключения 13–65 000 Нм
Основные технические параметры
| Момент отключения | от 13 до 65 000 Нм (больший — по запросу) |
| Типоразмеров | 14, два исполнения |
| Температурный диапазон | от −30 до +80 °C |
Обозначения типов и исполнений
- AKR — стандартное исполнение предохранительной муфты ARPEX
- AKA — насадное исполнение для шкивов и звёздочек
Применение
- Защита приводных линий машин от перегрузки
- Приводы со шкивами и звёздочками (исполнение AKA)
- Приводы с компонентами ARPEX и N-EUPEX (исполнение AKR)

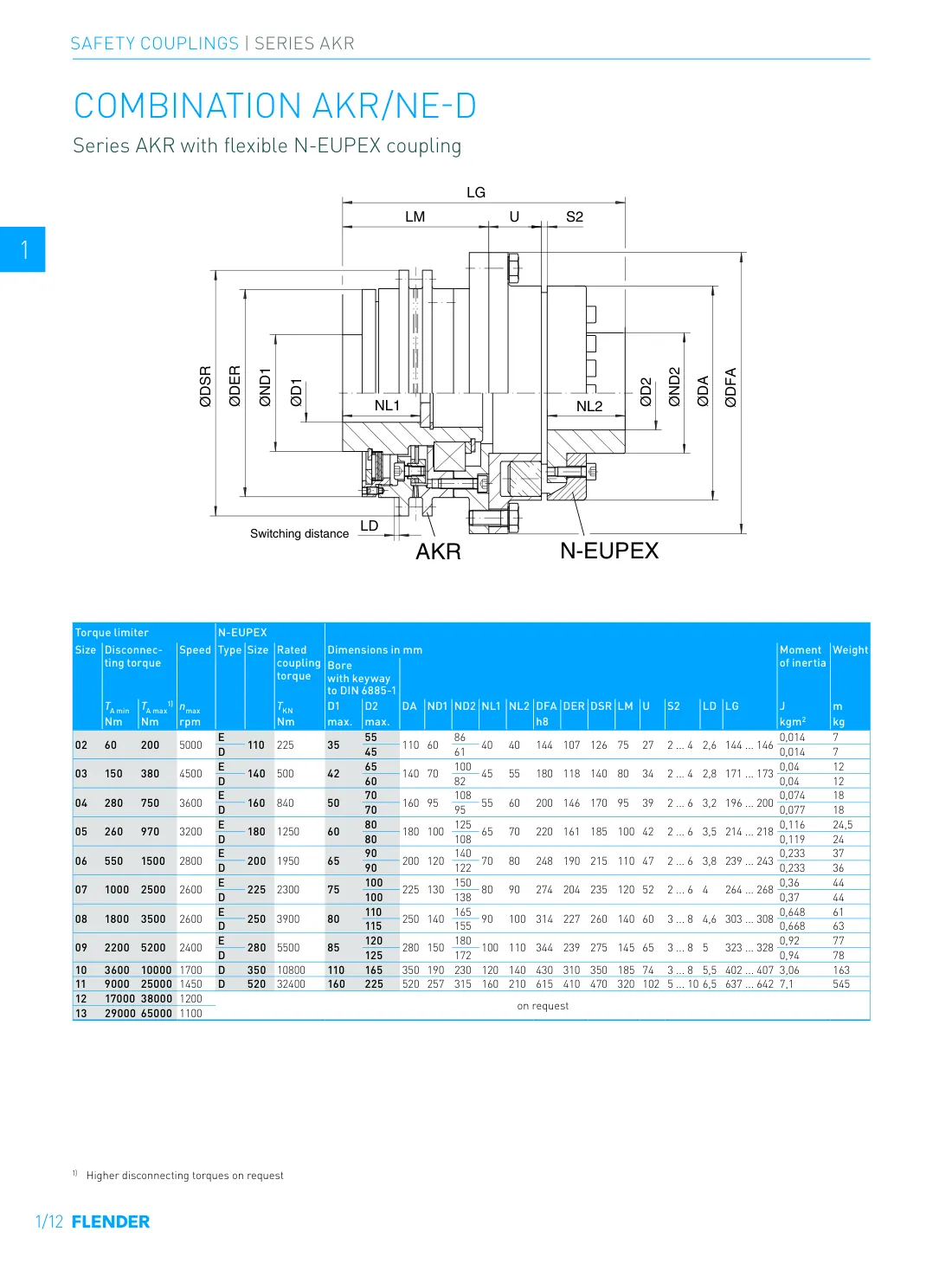

Размеры и присоединительные размеры
