Планетарные редукторы Flender PLANUREX 3

Справочник по продукции Flender · Планетарные редукторы

Страница серии PLANUREX 3 →

Описание

PLANUREX® 3 — новое поколение планетарных редукторов с высокой плотностью мощности для горизонтальной и вертикальной установки. Номинальный момент — от 480 000 до 5 450 000 Нм (17 типоразмеров), передаточные числа — от i = 1:45 до 1:300. Перегрузочная способность высокая: до двукратного номинального момента.

Серия представляет собой полностью стандартизированный, очень модульный ряд, в котором сбалансированы плотность мощности, готовность к поставке и стоимость. Редукторы рассчитаны на высокие нагрузки, в том числе большие осевые и радиальные силы, и на непрерывную работу даже при прерывистых нагрузках. Гармонично подобранные ступени момента позволяют выбрать редуктор вблизи рабочей точки машины без запаса «с избытком».

Выходной вал — полый под усадочный диск, квадратный, сплошной, сплошной со шпоночными пазами, полый с внутренними или наружными эвольвентными шлицами, а также фланцевый. Базовый планетарный редуктор дополняют входной ступенью — планетарной, цилиндрической или коническо-цилиндрической. В системе предусмотрены конические пары, маслосистемы, качающиеся основания, реактивные штанги, моторные колокола, кожухи и муфты.

Подшипники входного и выходного валов защищены высокопроизводительными уплотнениями (стандартно), редукторы проектируют в 3D с расчётом методом конечных элементов. По заказу устанавливают измерительные системы DIAGNOSTEX® для обслуживания по состоянию. Компактные редукторы позволяют применять более экономичные двигатели и приводимые машины.

Особенности

• 17 типоразмеров, момент от 480 000 до 5 450 000 Нм
• Высокая плотность мощности, малые габариты и масса
• Перегрузочная способность — двукратный номинальный момент
• Горизонтальная и вертикальная установка
• Семь вариантов выходного вала
• Планетарная, цилиндрическая и коническо-цилиндрическая входные ступени
• Стандартные высокопроизводительные уплотнения
• Проектирование в 3D с расчётом по методу конечных элементов
• Измерительные системы DIAGNOSTEX по заказу

Основные технические параметры

Обозначения типов и исполнений

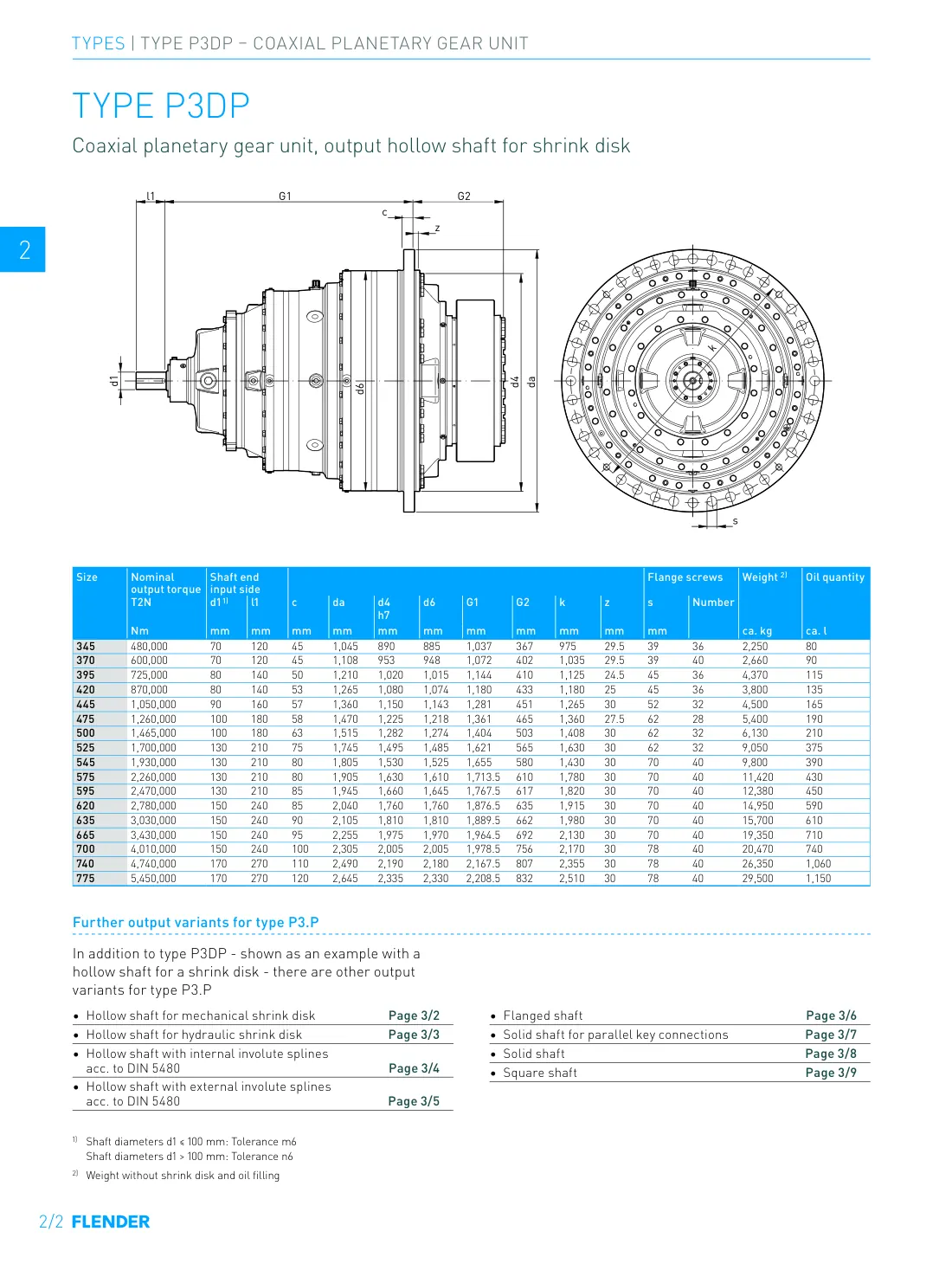

• P3DP — соосный планетарный редуктор с полым выходным валом под усадочный диск
• P3DH — исполнение с полым выходным валом

Применение

• Трубные и вертикальные мельницы
• Валковые прессы
• Вращающиеся печи, дробилки, ковшовые конвейеры
• Мельницы для сахарного тростника
• Прокатные станы
• Краны: подъём, вылет стрелы, поворот

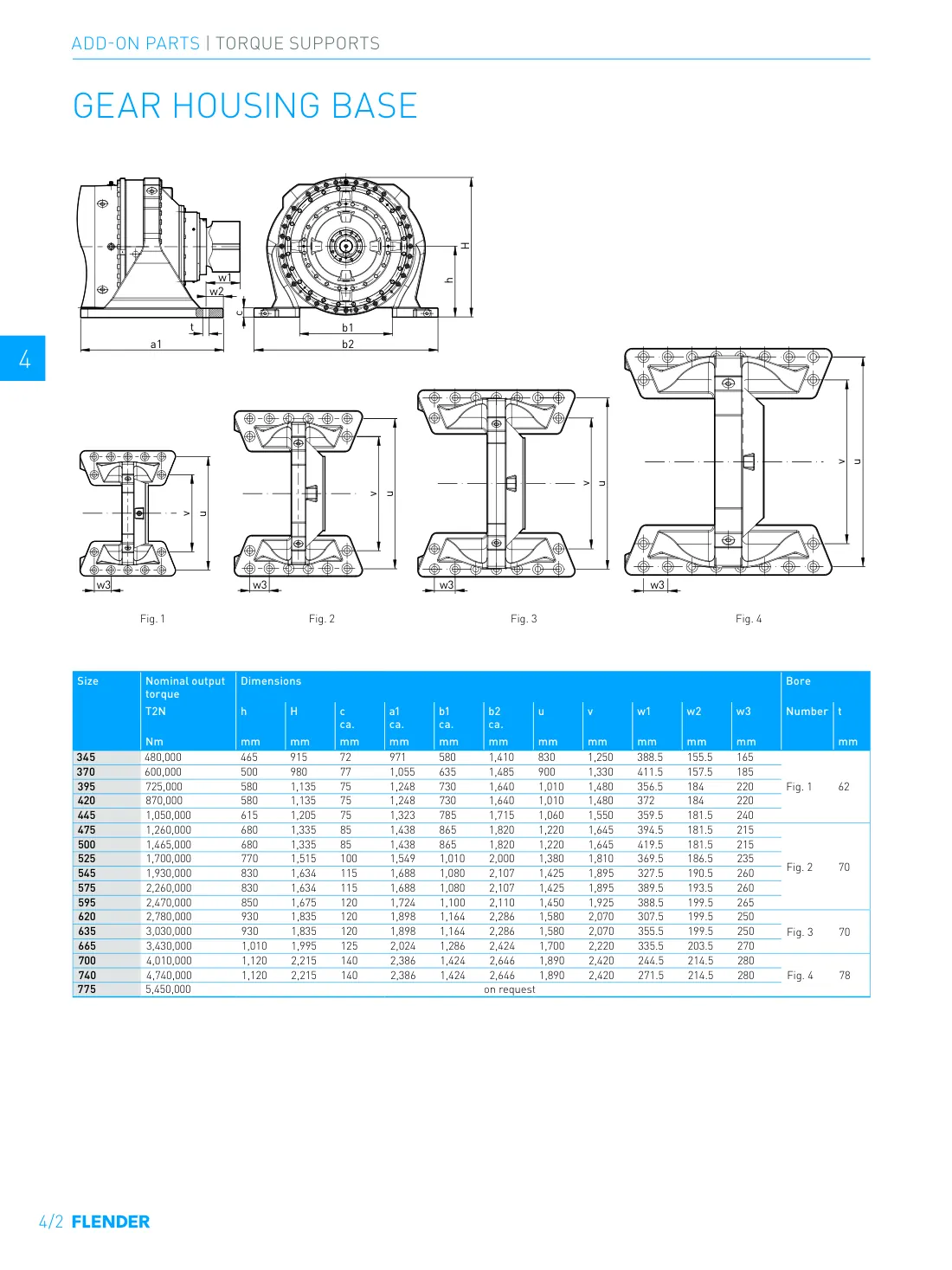

Размеры и присоединительные размеры

Дополнительные данные
