Описание

Муфты FLUDEX® — гидродинамические муфты, работающие по принципу Фёттингера: ведущая и ведомая части не связаны механически, момент передаёт масло, вращающееся в муфте и направляемое радиальными лопатками. Номинальная мощность — от 1,2 до 2 500 кВт, 15 типоразмеров, скольжение при номинальной нагрузке — около 2 %.

Муфта ограничивает пусковой и максимальный момент, служит пусковой помощью для двигателя, защищает от перегрузки и развязывает крутильные колебания (колебания выше 5 Гц практически поглощаются). При разгоне больших масс приводная линия разгоняется только моментом, определяемым характеристикой муфты, поэтому машина стартует мягко. При блокировке машины муфта работает как предохранительная, пока двигатель не отключит система управления или контроль муфты.

Серии: FA — базовая муфта с приводом через полый вал (пусковой момент около 2 × TN, с дополнительными устройствами около 1,5 × TN); FG — базовая муфта с приводом через корпус (около 2 × TN); FV — с камерой задержки (около 1,5 × TN); FN — с большой камерой задержки на несущей втулке (около 1,3 × TN). Все муфты с радиальными лопатками подходят для вращения в обоих направлениях и для реверса; устанавливать их можно горизонтально, под углом и вертикально. Для компенсации смещения валов муфту сочетают с компенсирующей, например N-EUPEX.

Корпус и колесо — литой алюминий, вал — сталь, уплотнения — NBR или FPM. Для защиты от перегрева в корпус установлены плавкие предохранительные пробки, выпускающие масло при заданной температуре; возможны термовыключатель и система EOC. Муфты соответствуют директиве ATEX (исполнение Ex с плавкими пробками на 110 °C).

Особенности

• Мощность от 1,2 до 2 500 кВт, 15 типоразмеров
• Плавный пуск и ограничение момента
• Защита от перегрузки и развязка крутильных колебаний
• Серии FA, FG, FV и FN
• Работа в обоих направлениях и реверс
• Плавкие предохранительные пробки
• Термовыключатель и система EOC по заказу
• Исполнение ATEX

Основные технические параметры

Обозначения типов и исполнений

• FA… — серия FA: FAO, FAD, FAE, FAM, FADB, FADS, FAK, FAKB, FAR
• FG…, FV… — серии FG и FV: FGO, FGD, FGE, FGM, FVO, FVD, FVE, FVM

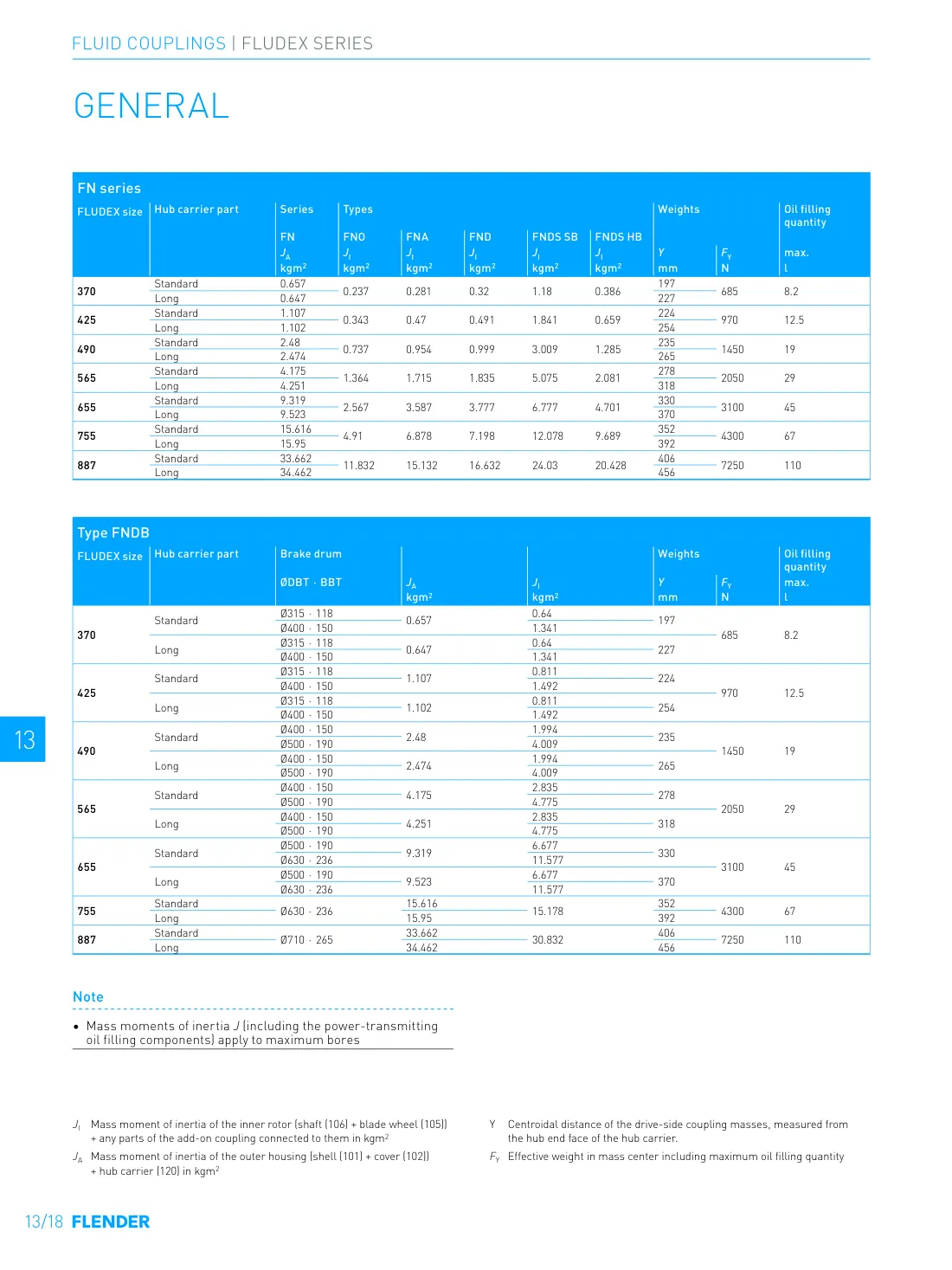

• FN… — серия FN с большой камерой задержки: FNO, FNA, FND, FNDB, FNDS

Применение

• Ленточные, пластинчатые и цепные конвейеры, ковшовые элеваторы
• Дробилки, валковые прессы, мельницы
• Мешалки, большие вентиляторы, центрифуги
• Питательные насосы котлов, крупные компрессоры
• Приводы с дизельными двигателями и большой инерцией

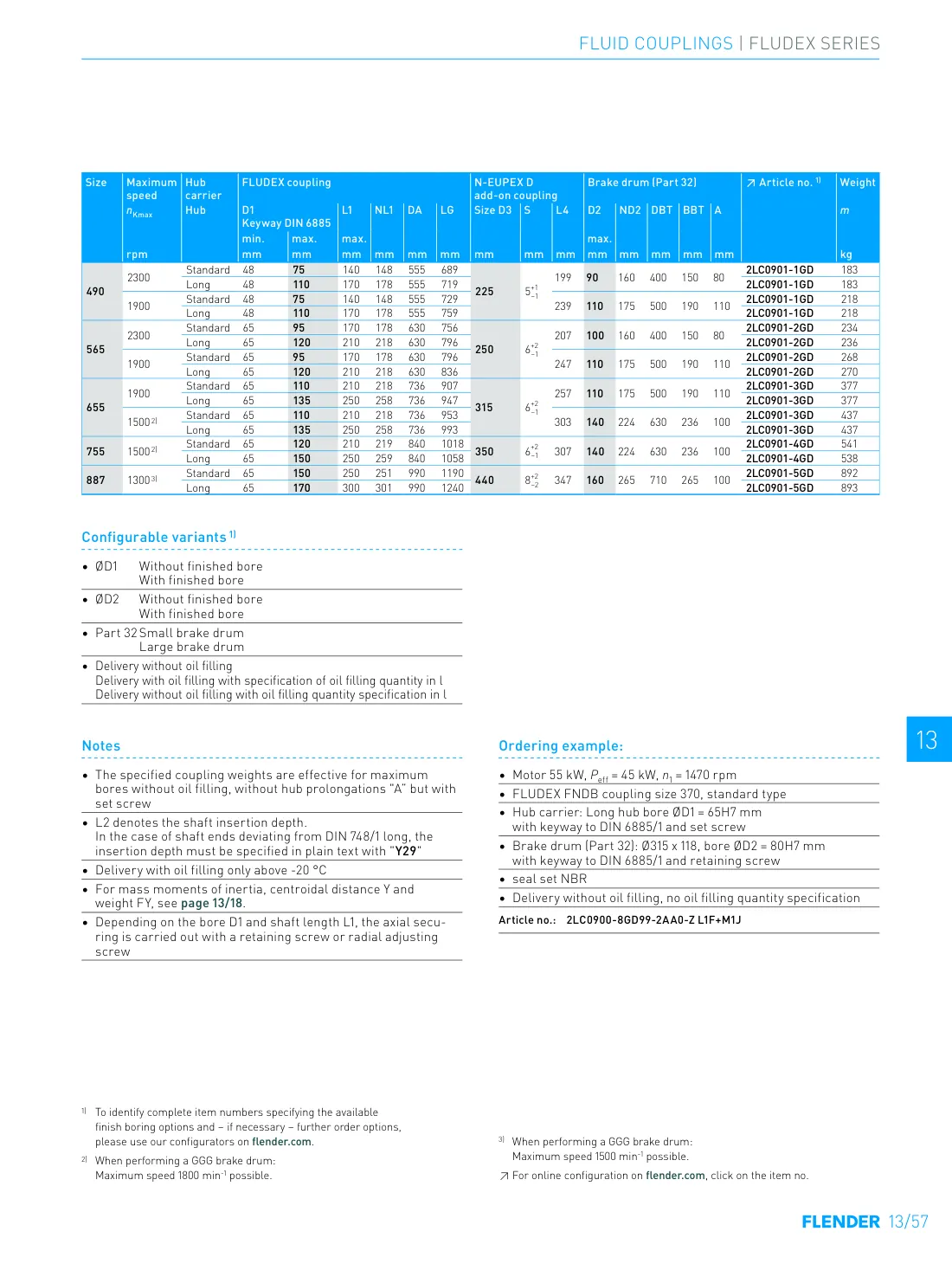

Размеры и присоединительные размеры

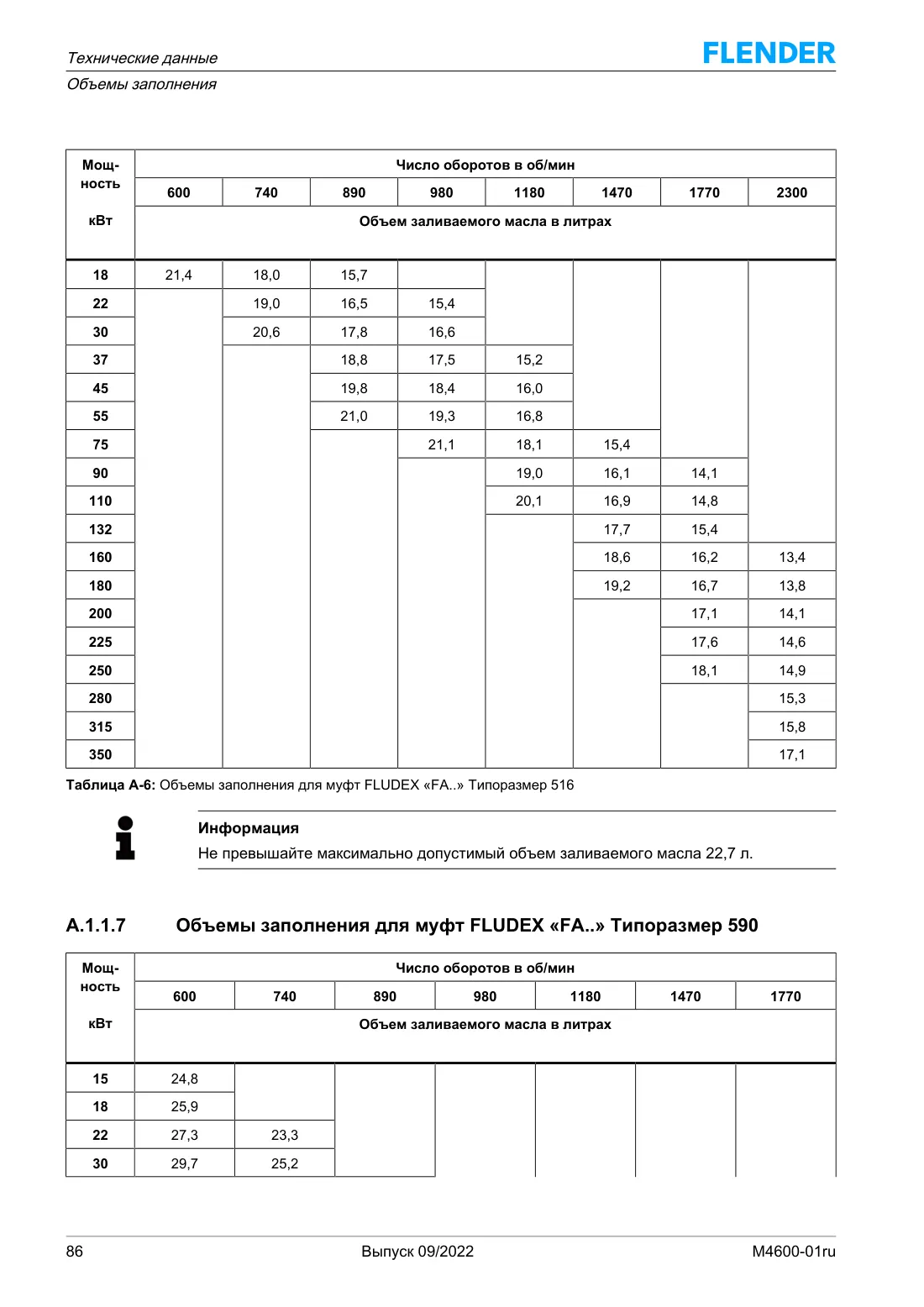

Таблицы выбора и подбора
